ÉTUDE STRUCTURE
La partie structurelle d’un ouvrage, c’est-à-dire celle qui assure sa tenue, sa résistance aux intempéries et aux charges liées à son exploitation, de manière pérenne, doit faire l’objet d’une attention particulière à tous les stades de son cycle de vie, que ce soit en phase de conception, pendant sa réalisation, durant son exploitation, en re-destination et réhabilitation.
01
Pourquoi ?
L’étude de dimensionnement
La conception d’un bâtiment implique un dimensionnement de sa structure porteuse. Pour ce qui relève de bâtiment d’architecture simple, de dimensions courantes et sur un type d’exploitation maîtrisée (une maison rectangulaire de plain-pied de dimensions 8 par 10 sur un terrain de résistance suffisante), les règles de l’art, le savoir-faire et l’expérience des concepteurs et artisans leur permet de s’affranchir d’une étude spécifique de dimensionnement de la structure.
Mais lorsque les formes, les dimensions, les modes d’exploitation se compliquent, les calculs simples et la connaissance des règles de l’art ne suffisent plus à un esprit humain pour définir sans faille, et sans surdimensionnement, les éléments structurels nécessaires et suffisants pour assurer la tenue et la pérennité du bâtiment. Il devient alors nécessaire d’utiliser des modèles de calcul de structure qui permettront de concevoir et de spécifier les armatures métalliques. C’est l’une des missions du bureau d’études structure.
Le contrôle et la sécurisation des perçages
De manière générale, les entreprises de maçonnerie appliquent les prescriptions et suivent les règles de l’art lors de la phase exécution. Néanmoins, le contrôle lors la mise en œuvre peut parfois être requis par le donneur d’ordre (maître d’ouvrage).
Le contrôle peut être réalisé a postériori grâce à des outils de contrôle non destructifs.

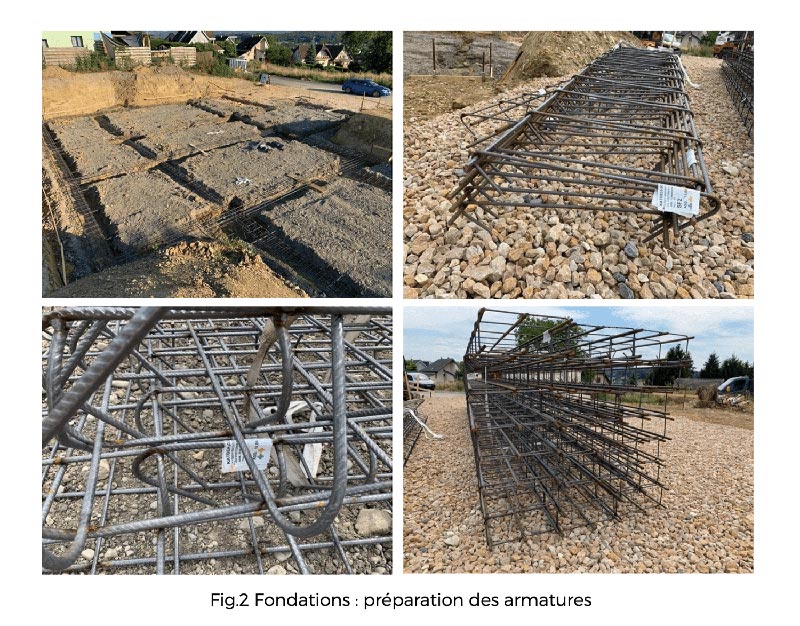

Ces mêmes outils permettent également, en cours d’exécution, de sécuriser les zones de découpes, carottages et perçages en vue de préserver l’intégrité des armatures métalliques pour les fondations.
Ou a contrario trouver la position des rails de placo pour pouvoir fixer des meubles…
L’analyse de structure
La modification de bâtiment peut nécessiter un diagnostic de structure préalable du bâtiment existant afin de déterminer les renforcement éventuels à mettre en œuvre.

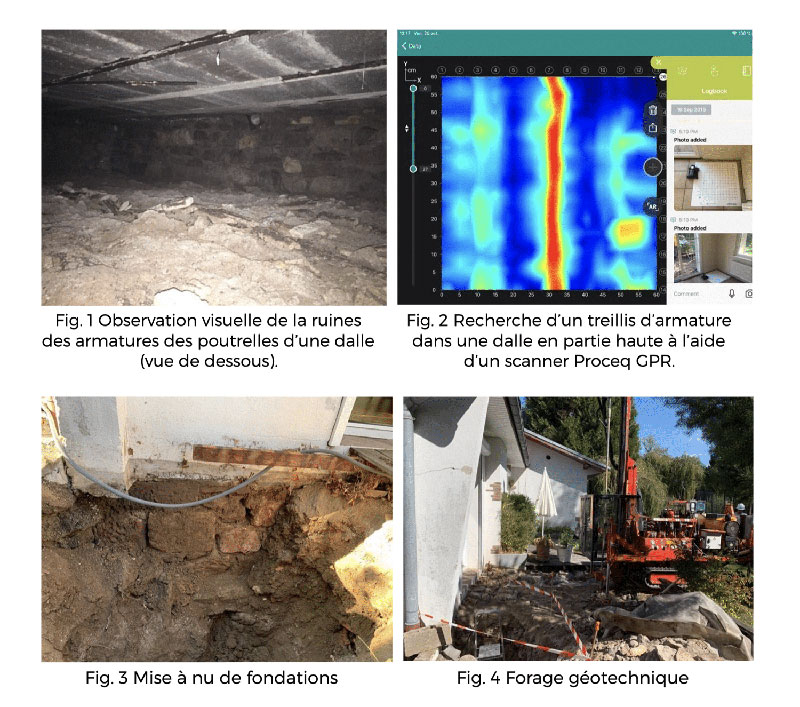

Dans d’autres circonstances, l’apparition de désordres sur un ouvrage existant peut également nécessiter un diagnostic de l’état de la structure. Il peut être alors nécessaire de recourir à différents moyens d’investigation suivant l’analyse à mener : analyse visuelle, recherches documentaires, fouilles, contrôle non destructif, sondages, …etc.
02
Pour qui ?
- Les maîtres d’ouvrage, particuliers ou collectivités,
- Les concepteurs, architectes,
- Les maîtres d’œuvre,
- Les entreprises de BTP.
03
Comment ?
Notre bet structure a recours aux moyens de calcul des structures ainsi qu’aux moyens de diagnostic. Ils permettent de balayer toutes les techniques nécessaires adaptées aux différents besoins d’étude structure et d’analyse.
Les moyens CAO et calculs
Le scan 3D
Les moyens de CND (Contrôle Non Destructif)
Pachomètre PROCEQ Profometer®
- Détection d’armature du 1er lit
- Mesures de l’enrobage des armatures
- Estimation du diamètre
Profondeur de détection maximum : 15 cm
Pachomètre PROCEQ Profometer®
- Détection d’armature du 1er lit
- Mesures de l’enrobage des armatures
- Estimation du diamètre
Profondeur de détection maximum : 15 cm
Tomographie Ultrasonique PROCEQ Pundit® Live
- Détection d’objets non métalliques (conduits, tuyaux)
- Mesures de l’épaisseur des dalles
- Imageries 2D et 3D
- Détection des délaminations
- Mesures de l’épaisseurs des dalles
Profondeur de détection maximum : 150 cm
